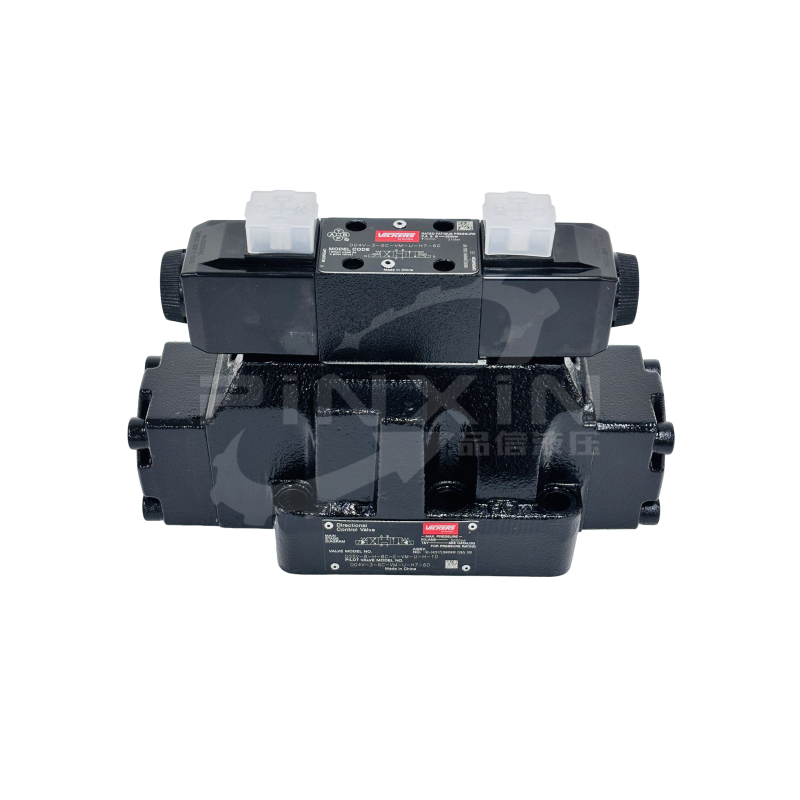

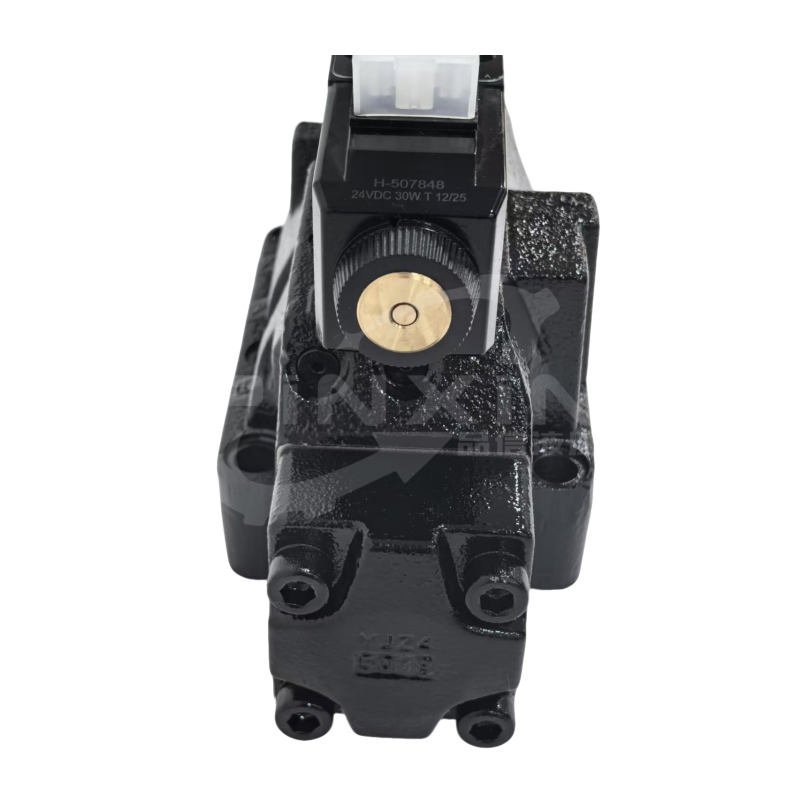

产品实拍

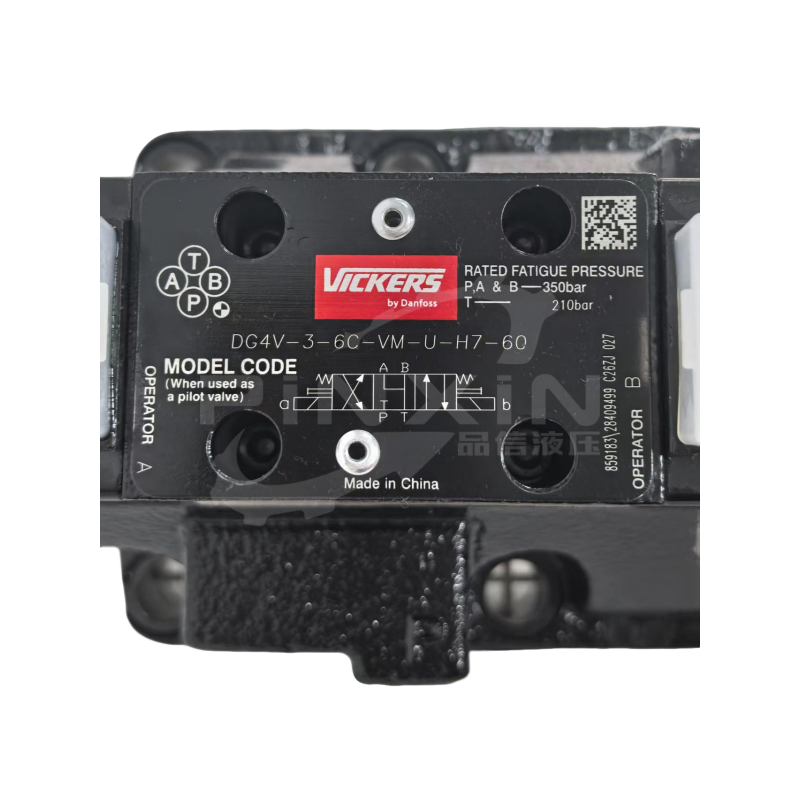

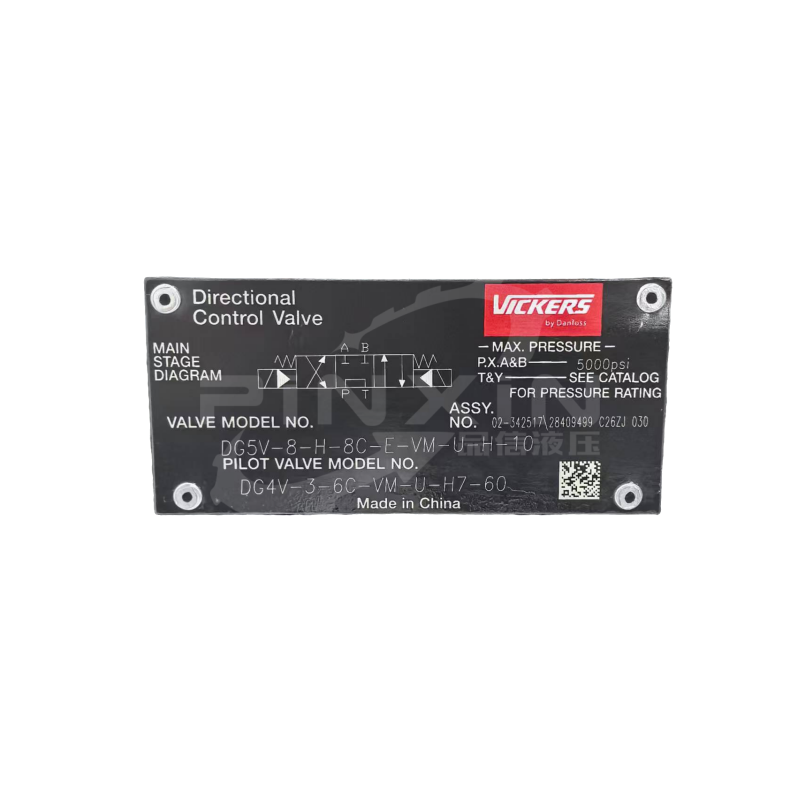

机能图

产品介绍

       DG5V-8-H-8C-E-VM-U-H-10是丹佛斯旗下威格士品牌的两级先导式电液换向阀，属于工业高端液压方向控制核心元件。该阀体搭载湿式电磁铁先导控制结构，依托电磁先导阀驱动主阀芯完成换向动作，可精准控制液压缸伸缩、液压马达正反转及液压油路通断切换，兼顾大流量通流能力、高压耐受性能与稳定的换向精度，广泛适配各类中重型工业液压系统与移动液压设备，是严苛工况下液压方向控制的优选配件。

       作为威格士经典DG5V系列主力型号，该阀延续了品牌成熟的液压阀设计工艺，采用集成式先导控制结构，无需额外配置复杂辅助控制元件，结构紧凑、集成度高，同时具备优异的抗污染能力与使用寿命，适配连续化、高强度的工业生产工况。

核心结构与工作原理

       本款电液换向阀采用电磁先导控制+主阀液控换向的两级结构设计，整体由湿式电磁先导阀、主阀体、阀芯复位弹簧、压力控制组件及密封防护结构组成，运行稳定、响应迅速。

       工作过程简洁高效：通过电控信号控制先导阀电磁铁通电，改变先导液压油的流向与压力，借助先导液压驱动力推动主阀芯滑动，从而切换主油路的通断方向、流量通路；断电后，阀芯在高精度对中弹簧作用下快速精准复位，实现油路中位保压、截止或卸荷。其阀芯行程与换向速度可通过液压先导压力精准调控，确保液压执行元件运行平稳，无冲击、无卡顿。

       阀体标配压力对中结构，依托先导压力辅助阀芯对中，相较于普通弹簧对中结构，换向响应更快、中位精度更高，有效规避阀芯偏移导致的油路泄漏、设备抖动等问题，大幅提升液压系统运行稳定性。

核心技术参数

• 额定工作压力：350bar（5000psi）
• 阀体结构：两级先导式、四通控制
• 控制方式：电磁先导液控换向
• 电磁铁类型：湿式耐用型
• 安装方式：标准板式安装（ISO 4401）
• 工作介质：常规液压油、抗磨液压油等工业液压介质
• 工况适配：连续工作制、高低速交替运行工况
• 核心特性：压力对中、低冲击、低噪音、高抗污、长寿命

主要应用场景

       该阀凭借高压、大流量、高稳定的性能优势，广泛应用于各类工业与移动液压设备，核心适配场景如下：

• 重型机床液压系统、注塑机、压铸机等成型设备液压控制
• 工程机械、矿山机械、起重机械等移动重载液压设备
• 冶金、钢铁、建材行业大型液压生产线、液压泵站系统
• 港口设备、物流输送设备、自动化液压生产线的方向控制单元
• 各类需要精准、平稳、连续液压换向控制的中高端液压系统

产品总结

       丹佛斯威格士DG5V-8-H-8C-E-VM-U-H-10电液换向阀，依托品牌成熟的液压技术积淀，融合高压耐受、精准控制、稳定耐用、适配性广等多重优势，解决了传统换向阀冲击大、易卡阀、寿命短、精度不足的痛点。标准化的安装结构与通用化的性能配置，使其兼顾设备适配性与运维便捷性，是工业液压系统升级、设备配套的高品质核心控制元件，可有效提升液压设备的运行效率、稳定性与使用寿命。
